Mires de précision Invar Nedo

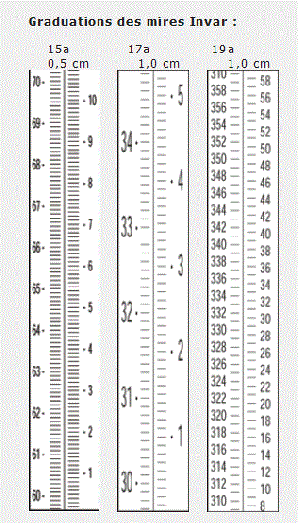

Les mires de précision Invar Nedo sont mises en oeuvre dans le nivellement de très haute précision et dans les grands chantiers exigeants, par exemple dans la construction de tunnels, de routes, de barrages ou de centrales électriques. La graduation de ces mires est gravée dans la couche de vernis du ruban Invar par un rayon laser commandé par interférométrie. La précision de graduation atteinte par ce procédé et la netteté marginale sont optimales. Les erreurs fortuites de graduation sont inférieures à ± 0,015 mm.

Les mires de précision Invar établissent des références en termes de précision (DIN 18717, ISO 12858-1).

Particularités :

- Le corps des mires Invar est constitué d’un profilé d’aluminium résistant à la torsion et dont la surface est anodisée.

- Le côté du corps de mire portant la division est laqué en jaune. Les chiffres sont  situés sous une couche de polyester épaisse de 0,1 mm.

- Le ruban Invar tendu par un ressort très souple est logé dans une rainure du profilé pour une meilleure protection. La dilatation du profilé de mire est ainsi compensée. Le coefficient de dilatation est < 1,5 x 10-6.

- Le talon dépasse légèrement le corps de mire pour permettre un meilleur positionnement sur des repères de nivellement en retrait.

- Le talon en acier chrome-nickel est trempé et rectifié.

- Les mires Invar sont équipées d'une nivelle sphérique et de 2 poignées escamotables galvanisées et revêtues par poudre.

Sur demande, nos mires Invar sont équipées de supports télescopiques – système Kern.

Longueur 2 m : Réf 399211

Longueur 3 m : Réf 399311

Options :

Certificat de contrôle

Un certificat de contrôle peut être établi pour chaque mire Invar. Ce document indique l’écart de chaque trait par rapport à la cote théorique. Le contrôle est également effectué par interférométrie.

Talons larges pour mires Invar

Sur demande, les mires Invar peuvent être équipées de talons larges.

Réf. 393 001

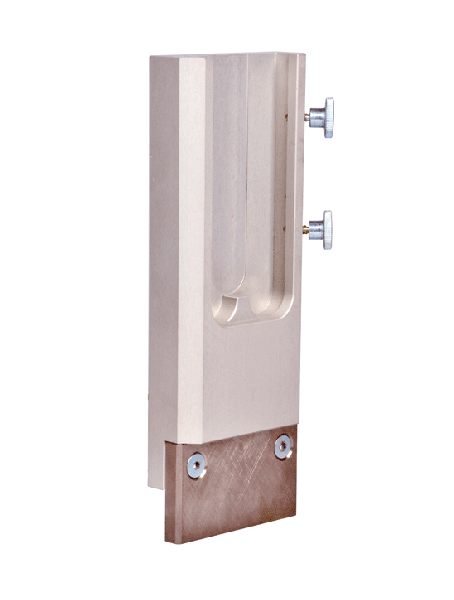

Adaptateur universel pour bases de mire Nedo

Des petits encorbellements, par exemple, peuvent être compensés à l’aide de l’adaptateur universel.

Réf : 393006

Caisse de transport pour deux mires Invar Nedo

Caisse conçue pour le transport et le stockage en toute sécurité des mires de précision Invar Nedo. La caisse de transport est constituée d’un solide cadre en aluminium et de robustes éléments de cloison en matière plastique à structure alvéolaire. Les coins de la caisse de transport sont particulièrement protégés par des renforts. La caisse de transport permet de loger deux mires Invar, l’intérieur est en partie habillé de feutre pour protéger les mires Invar contre le frottement et les chocs.

Réf : 393006

Éclairage LED pour mire Nedo

L'éclairage LED pour la mire de précision Invar de NEDO permet de réaliser des mesures dans l'obscurité totale avec le modèle de mire Invar et un niveau numérique. Il est utilisé par exemple dans la construction de tunnels, sur les chantiers miniers, les chantiers de nuit et la surveillance des édifices. Les résultats de mesure sont aussi précis que les mesures au grand jour. Sa structure compacte intégrant l'alimentation électrique confère à la mire Invar une parfaite mobilité.

Des LEDs de haute performance en combinaison avec une optique spécialement étudiée et une électronique optimisée sont le garant d'une longue durée de vie. Pas de diminution de l'éclairage au fur et à mesure de l'épuisement des accus ; la réalisation des mesures est fiable à tout moment. Le système peut être monté sur la mire Invar par l'exploitant lui-même à l'aide d'outils conventionnels et ne nécessite aucune maintenance. La nivelle sphérique de la mire Invar est également éclairée pour permettre la réalisation de mesures de précision.

Caractéristiques techniques :

- Classe de protection IP 54

- Température d'exploitation -10°C à +50°C

- Éclairage nivelle sphérique

- Affichage niveau d'accus

- Accu amovible

- Durée de l'accu : en fonction de la longueur et du code barre, entre 5 et 10 heures.
