ANALYSEURS OPTIQUES DE PARTICULES RETSCH

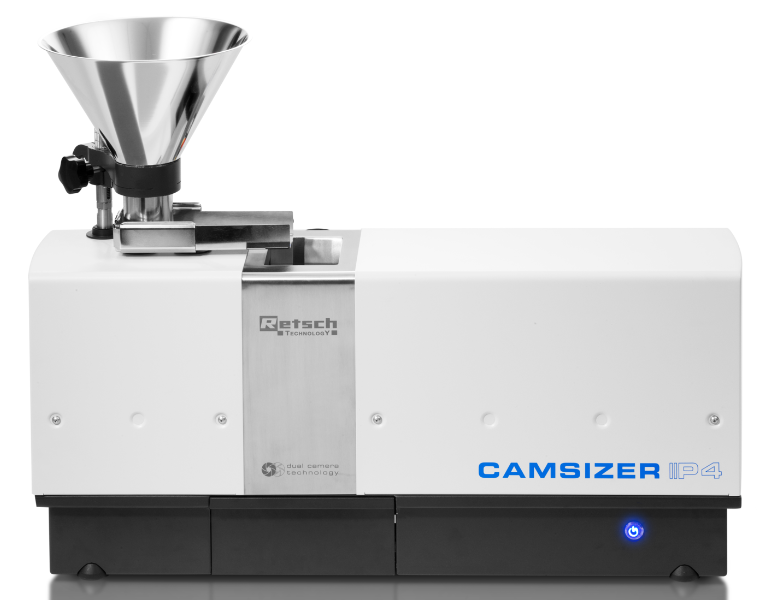

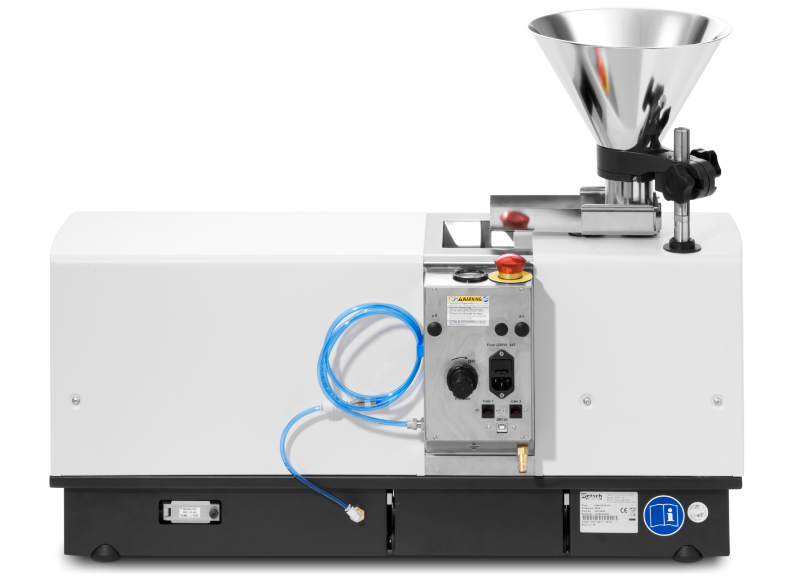

CAMSIZER® P4 : Analyse de la taille et de la forme des particules de 20 µm à 30 mm
Le CAMSIZER P4 est un appareil de laboratoire compact qui utilise la technologie de l’analyse dynamique des images pour la mesure simultanée de paramètres divers dont la distribution en taille et la forme des particules pour les poudres et les granulés.
L’analyse dynamique des images moyennant la technologie à deux caméras permet de caractériser sans peine des solides qui s’écoulent facilement et dont la granulométrie est comprise entre 20 µm et 30 mm.
Le CAMSIZER P4 se distingue de son prédécesseur par des caméras plus rapides à plus haute résolution, une source lumineuse plus puissante et de nouvelles fonctionnalités du logiciel. La mesure est ainsi encore plus rapide (env. 1 à 3 minutes) et la plage de mesure est plus grande. La meilleure résolution permet une identification plus précise des petites particules et de leur forme.
Non seulement le matériel mais aussi le logiciel a été révisé. Celui-
D’autres caractéristiques éprouvées comme l’étalon de référence certifié, le nettoyage automatique par courant d’air de la cellule de mesure et le réglage automatique de la hauteur de la trémie se retrouvent dans le CAMSIZER P4. L’appareil robuste et exempt d’entretien est tout aussi facile à manier que son prédécesseur et les résultats de mesure fournis sont toujours fiables, même en fonctionnement permanent.
Combiné au CAMSIZER P4, le passeur d’échantillons automatique AutoSampler disponible en option permet de gérer automatiquement un grand débit d’échantillons.
Afin d’être parfaitement intégré à la ligne de production, il existe également une version spéciale du CAMSIZER P4, la version « en ligne ».
Exemples d'application :
copeaux de bois, granulés de silicium, abrasifs, agents de soutènement, céramique, café, catalyseurs, charbon, coke, comprimés pharmaceutiques, engrais, granulés alimentaires, granulés de plastique, lessive en poudre, matériaux de construction, pesticides, poudres métalliques, produits chimiques, sable, sel, sucre, verre, ...
Avantages Produit :
Matériel :
-
-
-
-
-
-
Logiciel :
-
-
-
-
-
-
Général :
-
-
-
-
-
-
-
-
-
-
Téléchargement :
Caractéristiques :
Principe de mesure Analyse dynamique des images (ISO 13322-
Plage de mesure 20 µm à 30 mm
Type d’analyse Mesure en voie sèche de poudres, granulés et matières en vrac
Temps de mesure Env. 1 à 3 min (suivant la statistique de mesure souhaitée)
Méthode de mesure 60 images/s avec respectivement plus de 1 300 000 pixels (soit plus de 78 mégapixels par seconde)
Dimensions (L x H x P) ~ 850 x 650 x 350 mm
Poids (unité de mesure) Env. 40 kg
Station d’analyse PC avec système d’exploitation, moniteur, clavier et souris, carte réseau, logiciel d’analyse
Principe de fonctionnement :

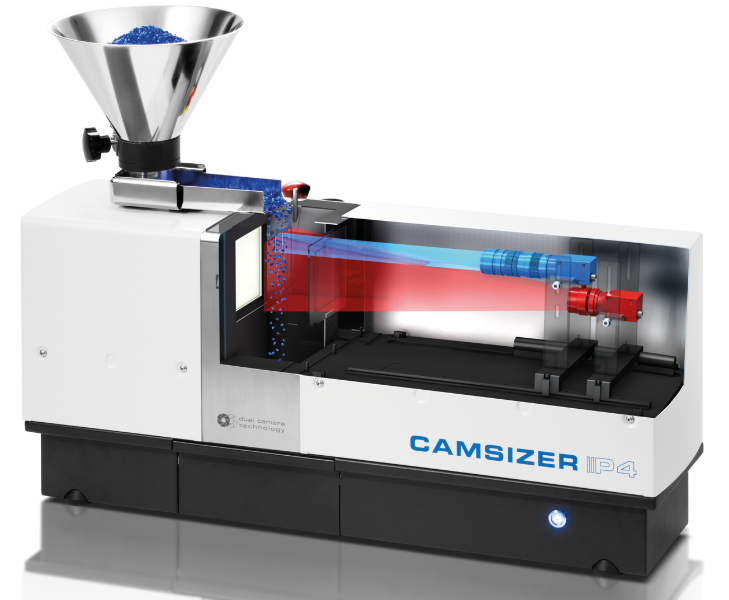

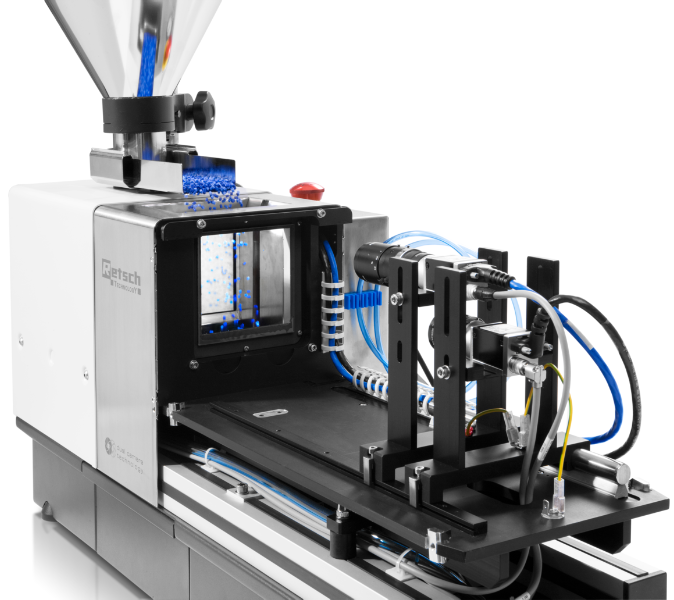

Le CAMSIZER P4 utilise le principe de l’analyse dynamique des images. L’échantillon est acheminé jusqu’à la cellule de mesure par le biais d’une goulotte vibrante. Les particules chutent ici entre une source lumineuse et deux caméras CCD, les ombres projetées étant enregistrées et analysées à raison de plus de 60 images par seconde. Chaque particule du flux de matière est ainsi capturée et analysée. Un large spectre granulométrique de 20 µm à 30 mm est mesuré avec une très grande exactitude sans avoir à changer de plage de mesure ni à ajuster quoi que ce soit.
Un nouveau type de source lumineuse stroboscopique à LED permet d’obtenir des images d’une extrême netteté et de déterminer des surfaces projetées sans aucune distorsion grâce à des temps d’exposition très brefs. Les contrastes bien marqués mettent en évidence la spécificité de la nature de la surface des particules, presque comme sous un microscope. La fréquence des éclairs lumineux est tellement élevée que les scintillements et effets stroboscopiques ne peuvent être perçus à l’œil nu.
La technologie à deux caméras, unique et brevetée, permet d’atteindre une très grande netteté et donc une excellente précision sur toute la plage de mesure. La caméra zoom fournit une excellente qualité d’images en très haute résolution jusque dans le domaine des matières fines tandis que la caméra de base détecte aussi les grandes particules et garantit des résultats statistiquement fiables, d’où l’excellente reproductibilité des résultats de mesure du CAMSIZER P4, même avec un petit volume d’échantillon analysé. Les résultats sont enregistrés dans plus de 3 000 classes granulométriques.
L’analyseur de particules CAMSIZER P4 est livré comme appareil complet avec, dans sa version de base, les éléments suivants :
-
-
-
-
-
Options :

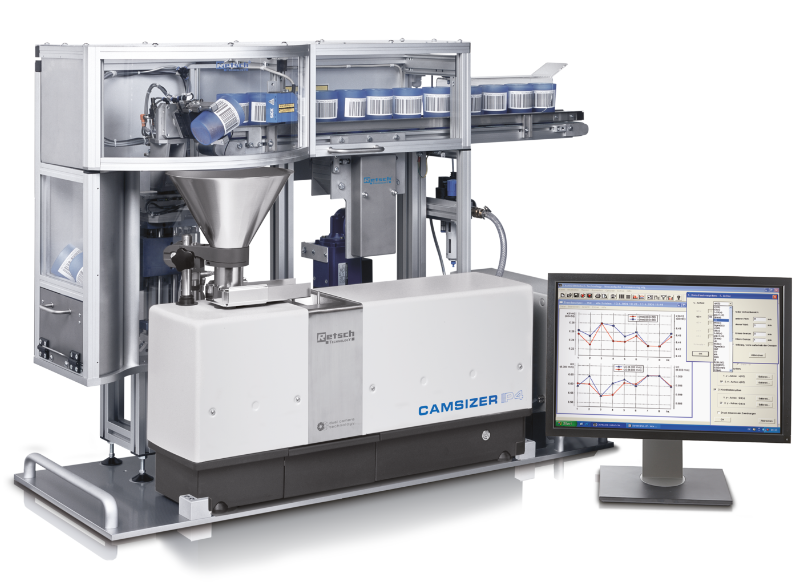

CAMSIZER® P4 avec AutoSampler
Le passeur d’échantillons (AutoSampler) maximise l’efficacité du CAMSIZER P4.
Que ce soit pour l’analyse d’échantillons de matière divers ou bien pour l’analyse en série, l’AutoSampler s’adapte parfaitement au régime de mesure défini. La fonction de réglage automatique de la hauteur évite d’avoir à ajuster manuellement l’espace entre la trémie et la goulotte, même pour des échantillons à spectre granulométrique très différent.
Le transfert des échantillons est assuré par un bras robotisé électropneumatique qui soulève les godets et les vide dans la trémie. Des secousses automatisées assurent un vidage complet. Les godets sont récupérés dans le récipient collecteur et peuvent être réutilisés. Durant l’opération, un système de reconnaissance par laser permet à l’opérateur de changer l’ordre de priorité d’échantillons individuels sur le tapis roulant.
CAMSIZER® P4 version « en ligne »
Grâce à sa construction robuste et à son principe de mesure sans interférences, le CAMSIZER P4 est parfaitement adapté pour être intégré dans une ligne de production.
Pour de telles applications, la version « en ligne » du CAMSIZER P4 est adaptée aux besoins de sites spécifiques. Cela inclut bien entendu des ajustements individualisés de la conception, de l’électronique et du logiciel.
Pour l’analyse en ligne, un échantillon représentatif de la matière en vrac est en principe prélevé du processus et délivré au CAMSIZER P4. Dès que la mesure est terminée, le lot suivant est automatiquement transféré puis analysé. Des résultats en temps réel sont ainsi disponibles à tout instant, ce qui garantit un contrôle de qualité sûr et sans faille. Les paramètres du procédé peuvent alors être constamment optimisés à l’aide d’une boucle d’ajustement pour ainsi minimiser le taux de rebut.
Étalon de référence
Grâce à un objet de référence à haute précision obtenu par lithographie électronique le CAMSIZER P4 peut être recalibré rapidement à tout instant. Les exigences requises pour un contrôle moderne de la chaîne de mesure sont ainsi remplies.
Goulottes amovibles
L’écoulement de la matière échantillon varie en fonction des propriétés du matériau et peut être optimisé par le recours à une goulotte adaptée à la matière acheminée. En effet, il est important d’avoir un revêtement approprié pour un écoulement continu et uniforme des matières difficiles comme le café ou le cacao. Les goulottes standard sont en acier inox de haute qualité. Pour les matières huileuses ou grasses, nous conseillons des goulottes en aluminium anodisé dur. Au besoin, le support « Push-
-
-
-

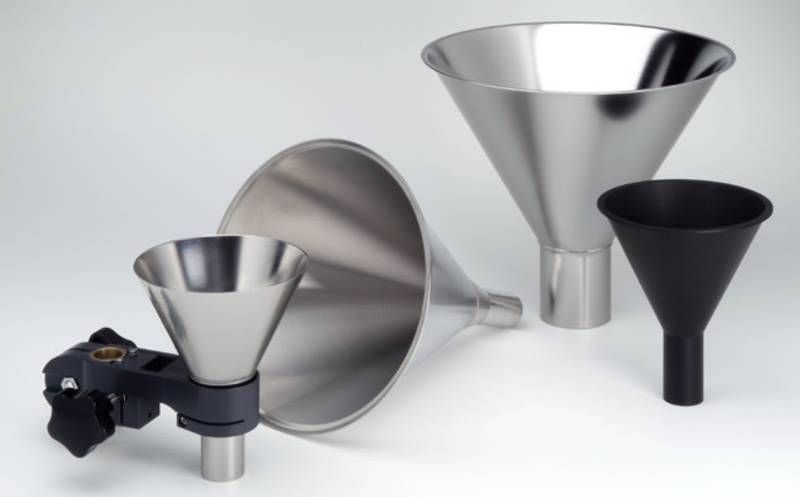

Trémies
Différentes tailles de trémies sont disponibles en fonction de la quantité d’échantillon. Les trémies peuvent avoir une capacité de 0,6 l ainsi que de 2,8 l et 3,5 l. Ces trémies existent aussi en différents matériaux et avec différents revêtements (acier inoxydable, aluminium anodisé dur etc.) pour un chargement optimal de l’échantillon.
Tôles déflectrices
L’utilisation d’une tôle déflectrice (tôle de guidage) fait en sorte que même les produits fins tombent sans turbulence indésirable dans la zone de focalisation des caméras et peuvent ainsi être mesurés avec précision. Des tôles spécialement conçues pour des applications spéciales orientent la matière dans une direction souhaitée. Ceci permet d’effectuer une mesure précise et directe de la largeur et de la longueur, par exemple lors de l’analyse d’échantillons extrudés.

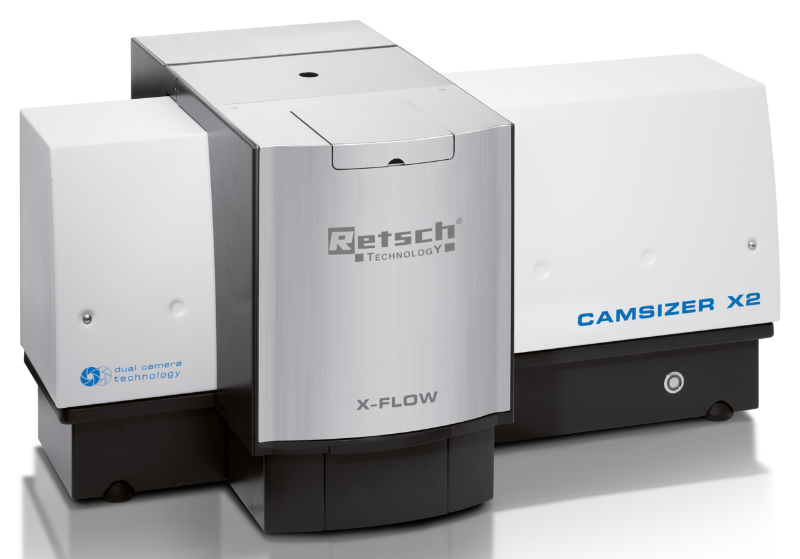

CAMSIZER® X2 : Analyse de la taille et de la forme des particules de 0,8 µm à 8 mm
Le contrôle de la qualité de poudres fines est largement optimisé avec le nouveau CAMSIZER X2 : des analyses plus précises et plus rapides de la taille et de la forme des particules améliorent la qualité des produits, minimise les rebuts et réduisent les frais de personnel ainsi que la consommation d’énergie et de matières premières.
Le CAMSIZER X2 est une version perfectionnée du modèle éprouvé de l’analyseur optique de particules CAMSIZER pour les matières plus fines (0,8 µm à 8 mm). Les principales différences sont la résolution améliorée du système optique et les nouveaux modules de dispersion de l’échantillon. Les fines particules ayant tendance à s’agglomérer, il est assez difficile d’identifier les propriétés d’une particule isolée. Les possibilités d’acheminement de l’échantillon vers la zone de mesure doivent dont être aussi variables que possible afin de trouver le moyen idéal de désagréger les agglomérats sans pour autant détruire les particules individuelles.
Le CAMSIZER X2 offre des solutions variées, depuis l’acheminement tout en douceur de la matière via une goulotte à chute libre jusqu’à la dispersion en voie humide dans des liquides optimisée par des ultrasons, en passant par la dispersion par air comprimé avec pression de l’air réglable et géométrie variable de la buse.
Exemples d'application :
abrasifs (de taille moyenne et grains de petite taille), aliments en poudre et en granulés, billes de verre, charbon actif, ciment, détergents et enzymes, fibres de bois, fibres plastiques, matériaux de construction, poudres de plastique, poudres métalliques et de minerais, poudres pharmaceutiques / granulés / pellets fins, produits chimiques, sable, sels, sucre, ...
Avantages Produit :
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Caractéristiques :
Principe de mesure Analyse dynamique des images (ISO 13322-
Plage de mesure : Standard 0,8 μm à 8 mm-
Type d’analyse : Mesure en voie sèche et humide -
Nombre de caméras : 2 -
Méthode de mesure : > 300 images / s, chacune avec env. 4,2 Mpixel -
Paramètres de mesure : taille des particules (plus petit diamètre, longueur, diamètre moyen, etc.) -
Dimensions (L x H x P) Env. 850 x 580 x 570 mm -
Station d’analyse : Quad Core PC incl. Windows 10, moniteur, clavier et souris, carte réseau, cartes d'interface PC pour la communication matérielle, logiciel d'évaluation
Principe de fonctionnement :
Le CAMSIZER X2 utilise le principe du traitement numérique des images. Ce principe de mesure breveté est tout simple : le flux de particules dispersées est irradié par la lumière de deux sources lumineuses stroboscopiques à LED. Les ombres des particules ainsi obtenues sont détectées par deux caméras numériques.
Une caméra analyse les particules fines avec une haute résolution, l’autre repère les particules plus grandes avec une grande fiabilité statistique du fait du grand champ de vision. Chaque caméra est éclairée par une LED séparée avec une luminosité, une durée d’impulsion et des dimensions du champ lumineux optimisées. La taille et la forme des particules sont analysées à l’aide d’un logiciel convivial qui calcule aussi les courbes de distribution correspondantes en temps réel.
L’analyseur de particules CAMSIZER X2 est livré comme appareil complet avec, dans sa version de base, les éléments suivants :
-
-
-
-
-
-
Trois principes de dispersion, au choix, sont mis à disposition, ce qui permet la sélection du procédé le mieux adapté à l’échantillon considéré :

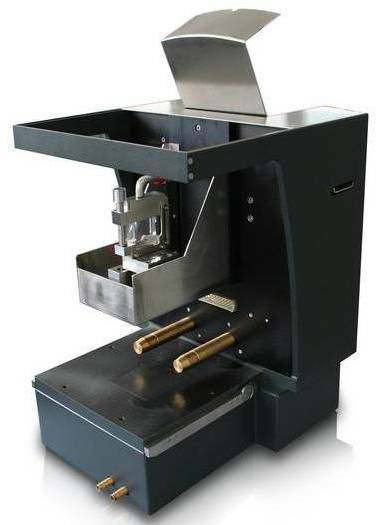

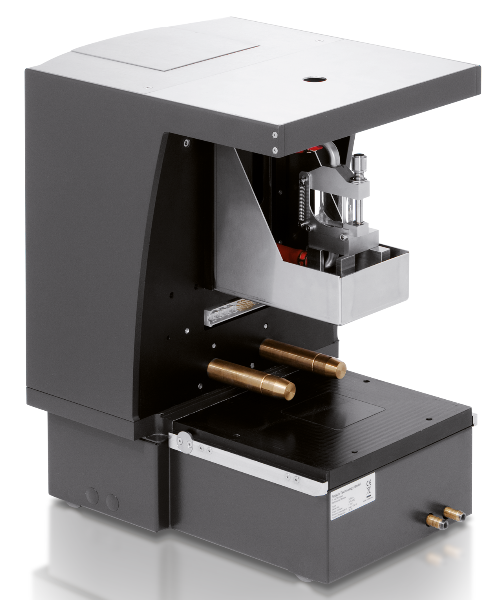

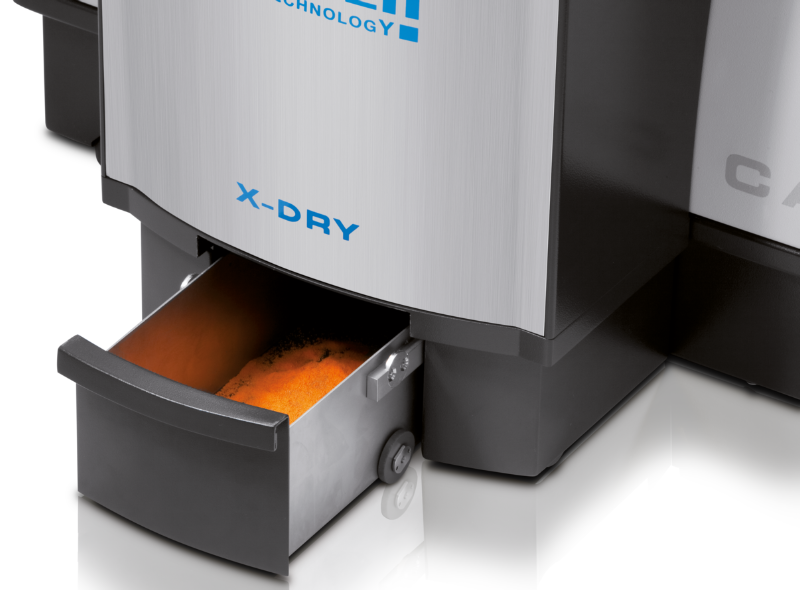

Dispersion par air comprimé avec l’insert X-
Avec le chargeur de poudre sèche « Dry Powder Feeder », les particules agglomérées sont accélérées et dispersées au passage à travers une buse avec surpression réglable. Les agglomérats sont fragmentés sans que les particules proprement dites soient pour autant détruites.

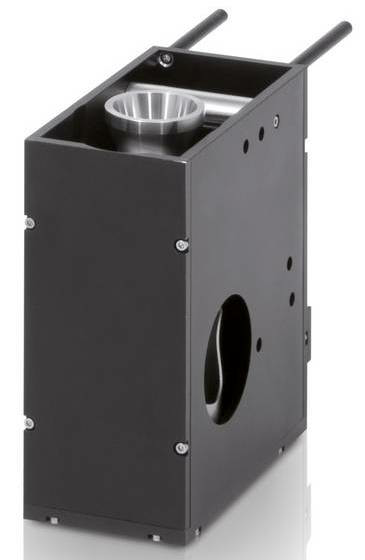

Dispersion en chute libre avec l’insert X-
Les matières échantillons non adhérentes et qui s’écoulent facilement sont acheminées à la zone de mesure via une goulotte d’alimentation. Elles tombent sous l’effet de la gravité, passent ce faisant devant la fenêtre de mesure, sont analysées et recueillies dans un récipient. Les pertes de matière et la contamination sont négligeables, la totalité de l’échantillon est ainsi réutilisable après la mesure pour des analyses ultérieures.
Dispersion en voie humide avec le module X-
Avec le module pour la dispersion en voie humide, les particules sont mises en suspension dans un liquide. Les conditions de dispersion optimales peuvent être trouvées à l’aide du bain à ultrasons intégré ainsi que moyennant différentes vitesses de pompage. La quantité d’échantillon requise pour l’analyse avec le module pour la dispersion en voie humide est très faible étant donné que celui-
Plages de mesure étendues
Grâce au système breveté à deux caméras, tout le domaine de mesure peut être considéré en un seul passage et sans changement de plage.
Spécification de la plage de mesure pour le diamètre de particules compactes:
X-
Standard: 10 µm1) à 3 mm
En option : 10 µm1) à 8 mm
X-
Standard : 0,8 µm à 1,5 mm
En option : 1 µm à 5 mm
X-
Standard : 0,8 µm à 1 mm µm2)
1) La limite de mesure inférieure de l'insert X-
Pour les échantillons qui ont tendance à s'agglomérer, il est conseillé d'utiliser l'insert X-
2) La limite de mesure supérieure du module X-
600 µm est une limite de mesure typique pour les échantillons avec une densité de 2,5 g/cm3.
D'autres spécifications de la plage de mesure pour les particules fibreuses et allongées sont disponibles sur demande.
